특징 및 장점

​

• 연구소용

• 파이로트용 타블렛 타정기

• 고품질 저용량 제품에 적합

• cGMP에 적합한 타정기

• Turret은 ‘D’, ‘B’ ‘D+B’ ‘D+BB’ ‘B+BB’ Type 으로 제작 가능.



Pre & Main Compression



• 향상된 타정을 위해 Dwell time 증가

• 어려운 조성물 또는 22mm사이즈까지의 모양있는 타블렛에도 캡핑이나 라미네이팅 현상이 발생되지 않게 함.

• 재질 : OHNS



"TOOL SAFE" Overload System: (Option)

​



• 스프링이  장착된 "Tool Safe" 시스템 (로드셀)은 4mm에서 22mm 타블렛 제품 생산동안 툴링 손상 방지

• 스프링 시스템으로 유압은 없음

• 고속 유압 회로는 충격을 내포하고 있어서 정제의 두께,경도 등과 같은 파라미터에 나쁜 영향을 준다.

• 기름이나 압축공기 소모가 필요없고, 유지보수가 필요없는 클린 시스템



CAM

​



• 유지 보수와 교환이 용이한 Split type 캠

• 오래 사용하는 EN353 재질 (단단한 케이스)

• 상펀치 인입때 먼지 제거를 위한 풀 다운 캠

• ‘D’ 툴링 ( 20mm까지 충진) 과 ‘B’, ‘BB’ 툴링 (16mm까지 충진) 용 3 캠 공급



Force Feeder

​



• 최적의 ’ 파우다 충진을 위한 Peak Plate형 더블 패달 포스피더

• AC VF Drive for Force Feeder for uniform filling efficiency & weight control.

• 일정한 충진 효율과 중량 컨트롤을 위한 AC VF Drive 포스 피더

• 터치스크린에서 시계방향, 반시계방향으로 페달의 회전방향 선택 가능

• Ø Enables handling of even difficult products with characteristics like fluffiness, poor flow ability etc.

• 가볍거나, 잘 흐르지 않는 어려운 제품도 가능

• 페달 재질 : SS 316

• 피더 패달 SS316

• 피더 플레임 : 경질 알루미늄 합금(Hard Anodized Aluminum Alloy)



​

Control Panel

​



• 통합 컨트롤 판넬

• 터치 스크린 MMI

• Turret & Feeder RPM Control

• 5 digit Tablet Counter

• Ejection Force Indicator

• Emergency Stop /  RUN / OFF / SETUP ( Select Switch )

​

Electronics

​



• VFD for Main motor :  Mitsubishi

• VFD for Feeder motor: Mitsubishi

• PLC: Mitsubishi

• MCB: Schneider

• Limit Switches: Honeywell

​

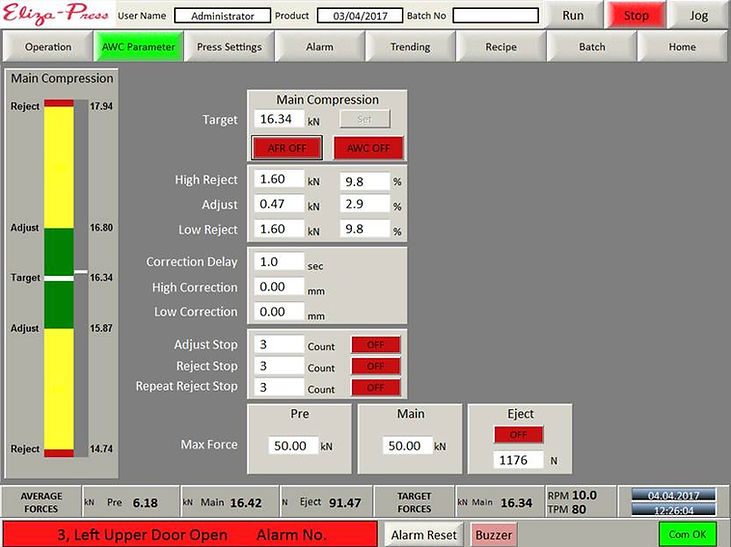

AWC 기능 - Auto Weight Control System

​

• ​​​​Load-cell을 이용하여 Pre(예압), Main(본압) 타정압 측정 및 Display

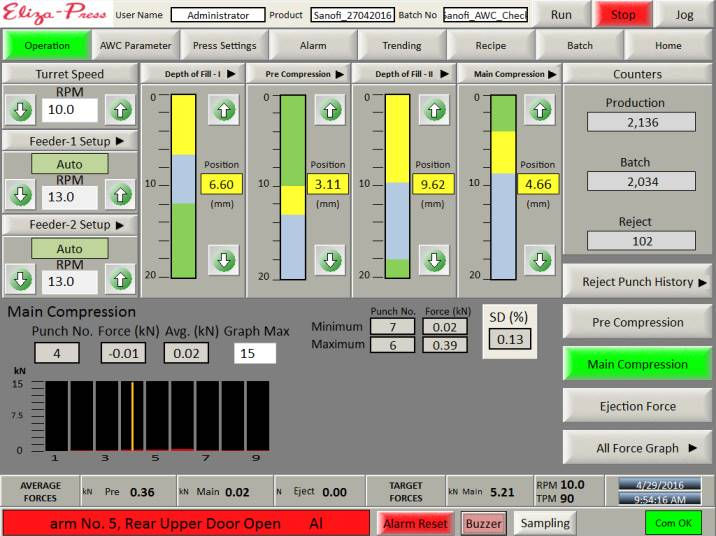

• ​HMI Touch Screen을 통한 타정기 Control

• Tablet thickness control - Servo motor Control

• Data acquisition and analysis system

• ​타정압 측정으로 불량 Tablet Rejection 기능
